ARCOM-B38H

Инкрементальный энкодер ARCOM-B38H предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:

• Компактный корпус

Форма выходного сигнала:

• BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка

Технические характеристики:

Параметр	Значение
Количество импульсов на оборот	360, 1024, 3600
Диаметр корпуса	38 мм
Диаметр полого вала	8 мм
Тип выхода	NPN
Питание	=5…24 В
Присоединение	Кабельный вывод
Габаритные размеры	∅ 38×42,5 мм
Вес	177 г

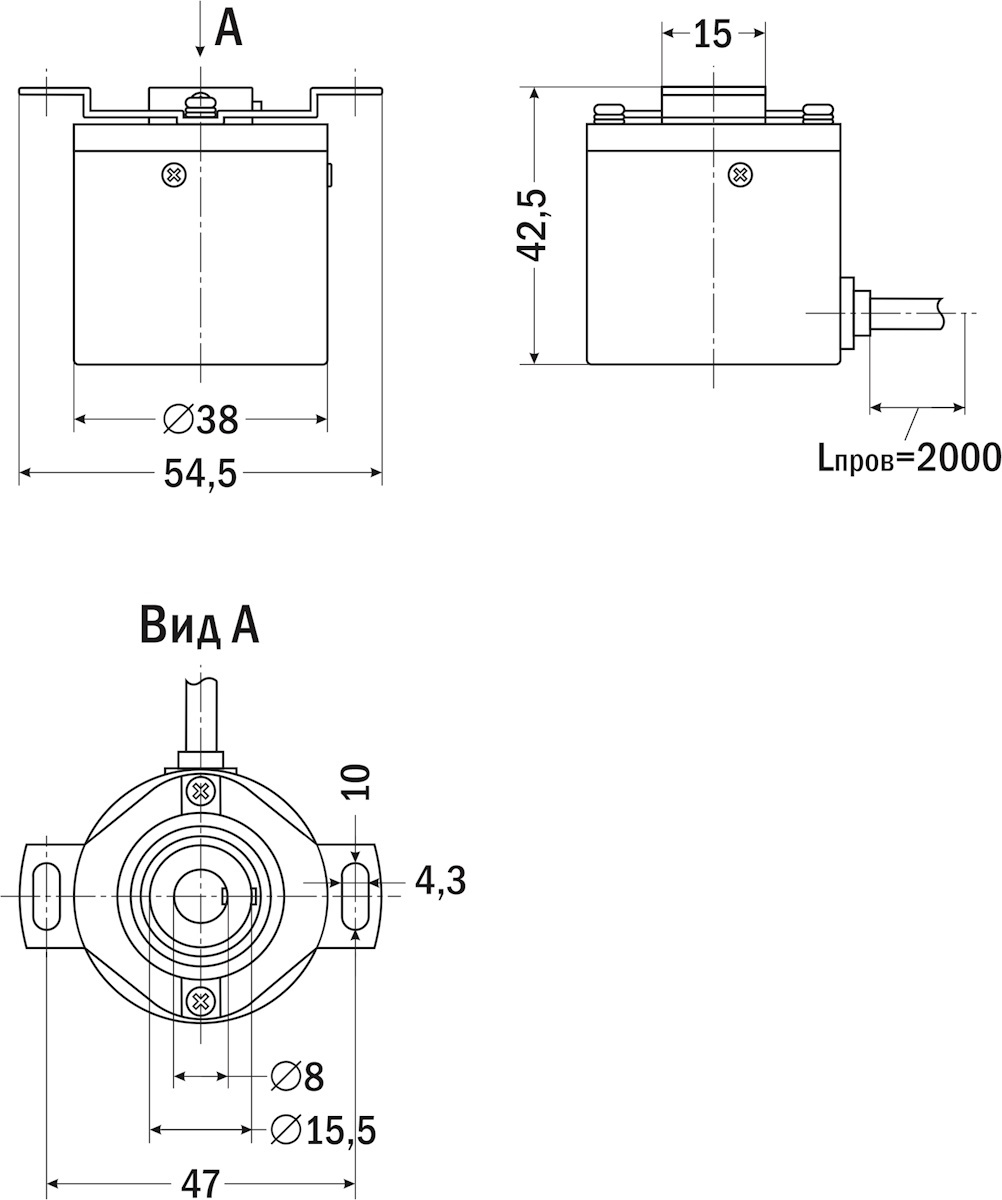

Габаритные размеры

Версия: 2017-06-23-КВА
